라즈베리파이 GPIO 제어 및 테스트

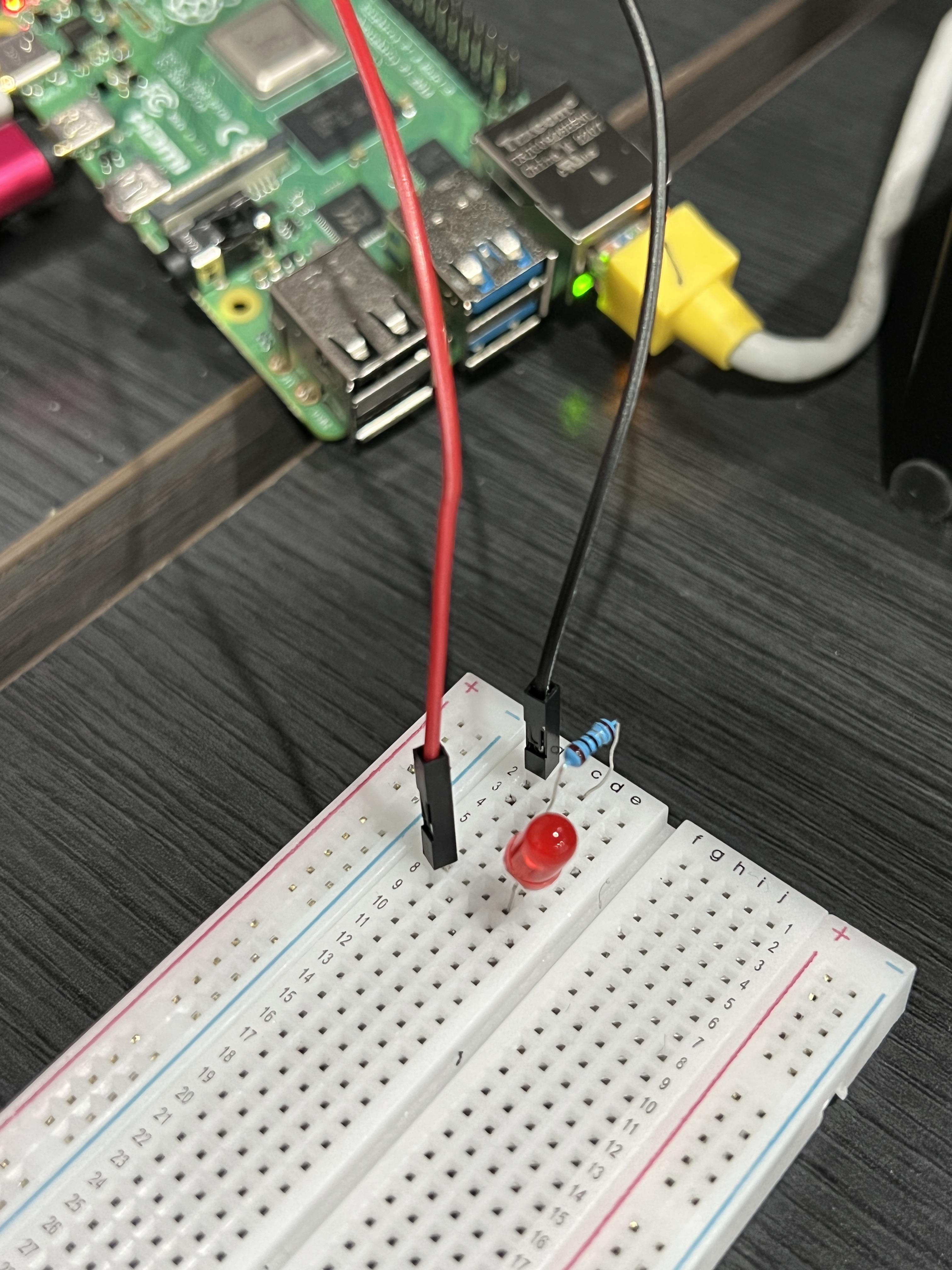

PWM으로 LED 실습

pwm led실습.mp4

0.96MB

#-*-coding:utf-8-*-

# 필요한 라이브러리를 불러옵니다.
import RPi.GPIO as GPIO
import time

# 불필요한 warning 제거,  GPIO핀의 번호 모드 설정
GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)

# GPIO 18번 핀을 출력으로 설정
GPIO.setup(18, GPIO.OUT)
# PWM 인스턴스 p를 만들고  GPIO 18번을 PWM 핀으로 설정, 주파수  = 50Hz
p = GPIO.PWM(18, 50)

p.start(0)  # PWM 시작  , 듀티비  = 0

try:
    while 1:
        for dc in range(0, 101, 5):    # dc의 값은  0에서 100까지 5만큼 증가
            p.ChangeDutyCycle(dc)     # dc의 값으로 듀티비 변경
            time.sleep(0.1)                  #  0.1초 딜레이
        for dc in range(100, -1, -5):   # dc의 값은  100에서 0까지 5만큼 감소
            p.ChangeDutyCycle(dc)     # dc의 값으로 듀티비 변경
            time.sleep(0.1)                  #  0.1초 딜레이
except KeyboardInterrupt:   # 키보드 Ctrl+C 눌렀을 때 예외발생
    pass                   # 무한반복을 빠져나와 아래의 코드를 실행
p.stop()                    # PWM을 종료
GPIO.cleanup()             # GPIO 설정을 초기화
